Es objeto del presente proyecto la instalación de una báscula de pesaje en Alfajarín.

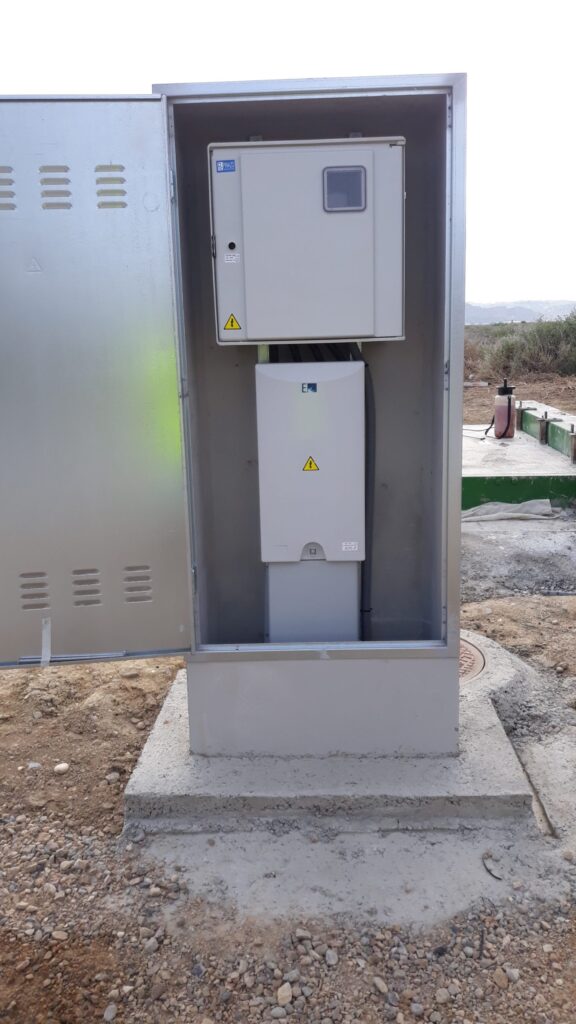

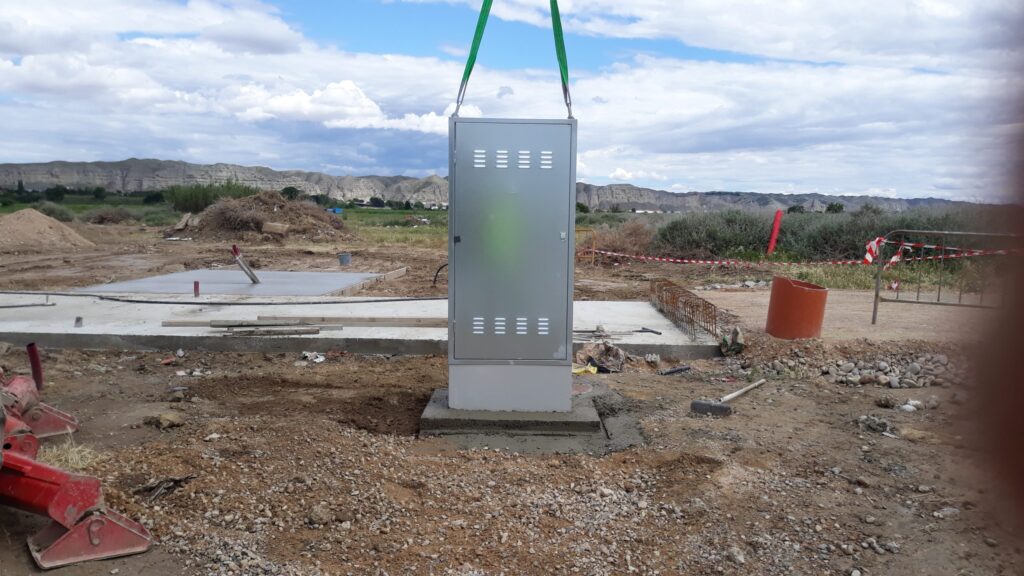

Las actuaciones a realizar serán la obra civil para la entrada y salida de vehículos a la báscula de pesaje, instalación de báscula modular sobre suelo, instalación electica, construcción de caseta auxiliar y señalización.
DESCRIPCIÓN DE LAS OBRAS

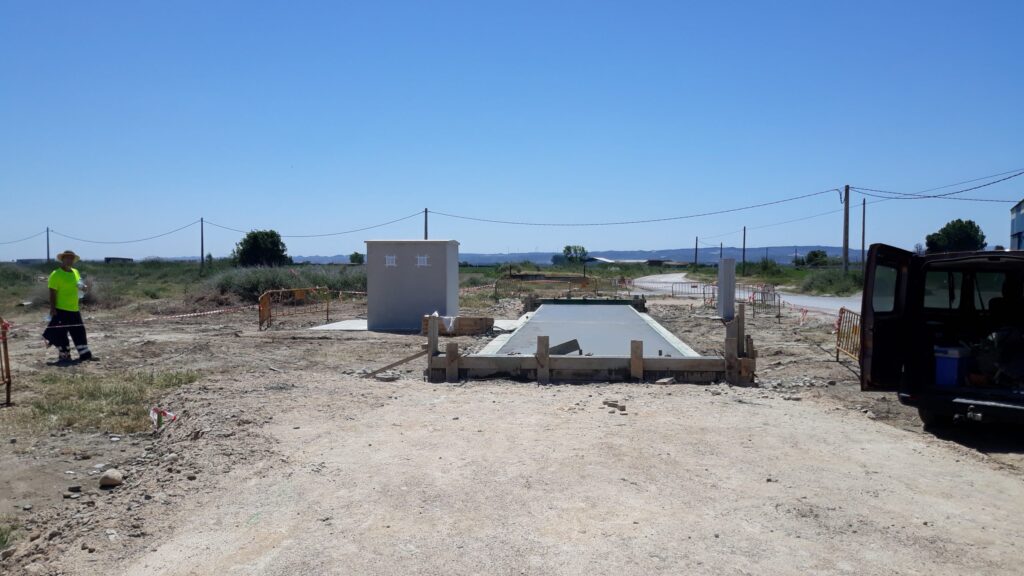

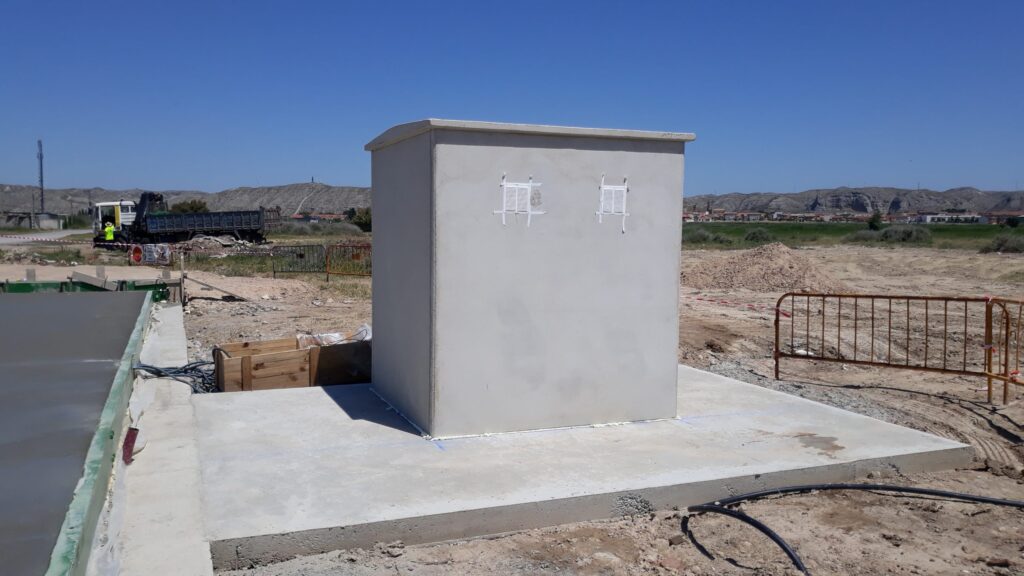

Las obras consisten en la instalación de una báscula de pesaje de sobresuelo de 8 puntos de apoyo con medidas de 18x3m con puente metálico. Será necesaria la construcción de una plataforma de hormigón armado que permita la posterior instalación de la báscula, así como las rampas de acceso y marcha con pendiente de 9% para alcanzar la cota superior de la báscula. Para albergar el equipo visualizador, es necesaria la instalación de una caseta auxiliar.
Trabajos a realizar:

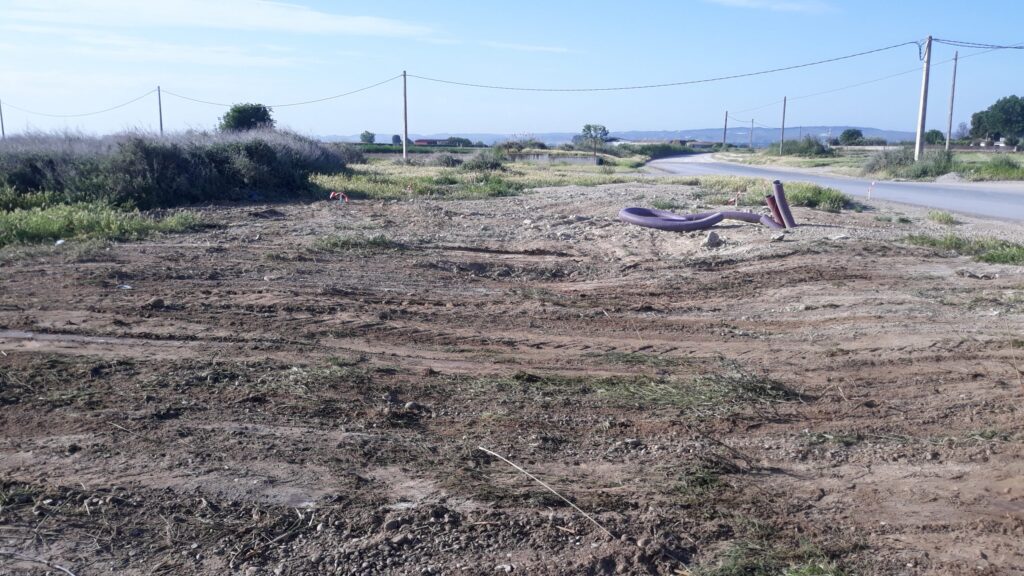

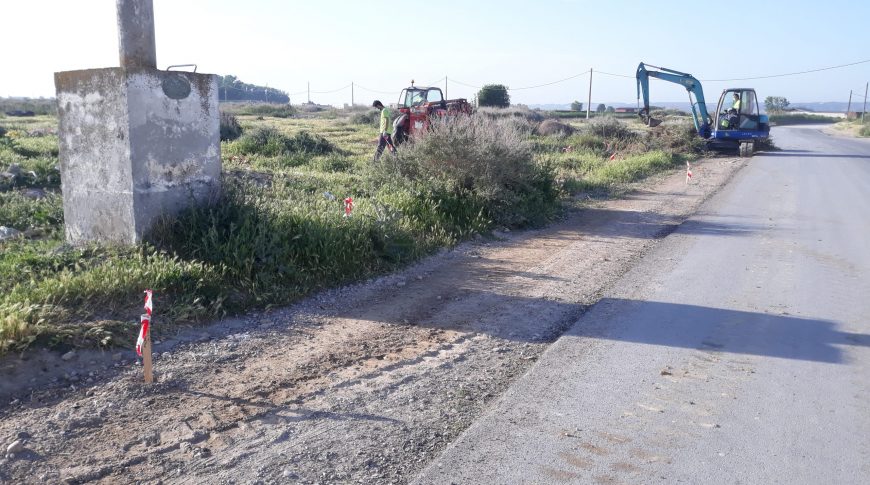

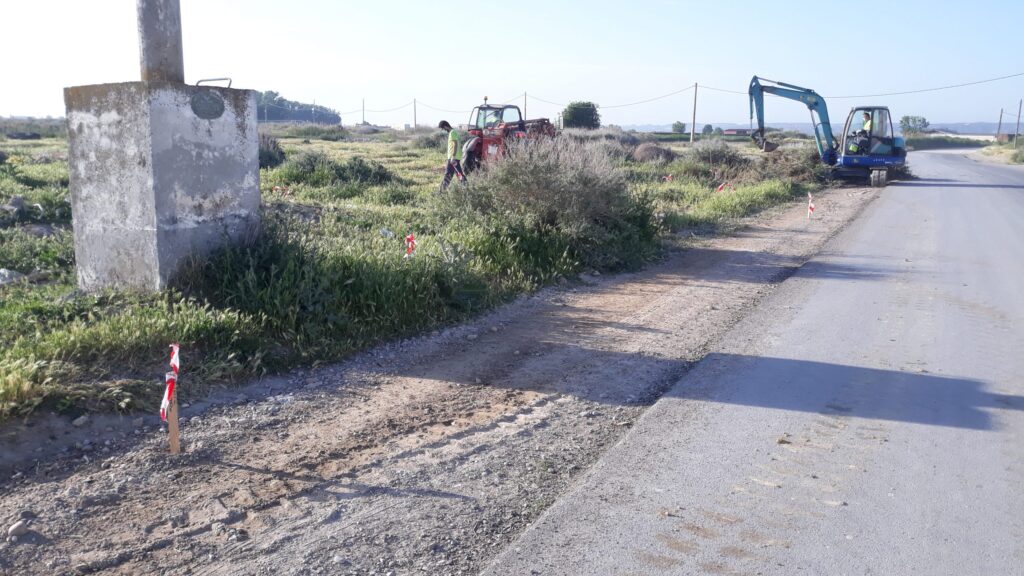

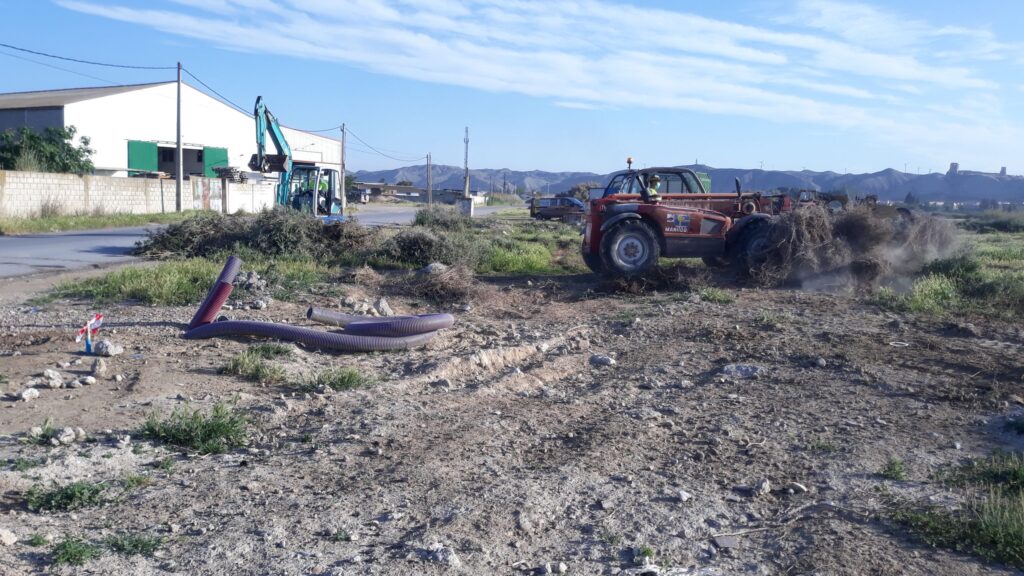

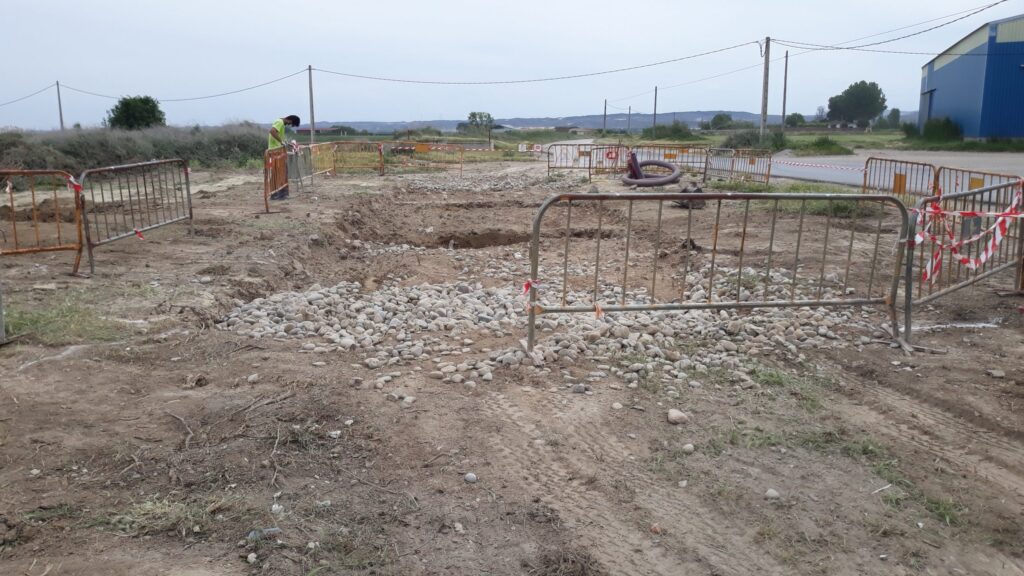

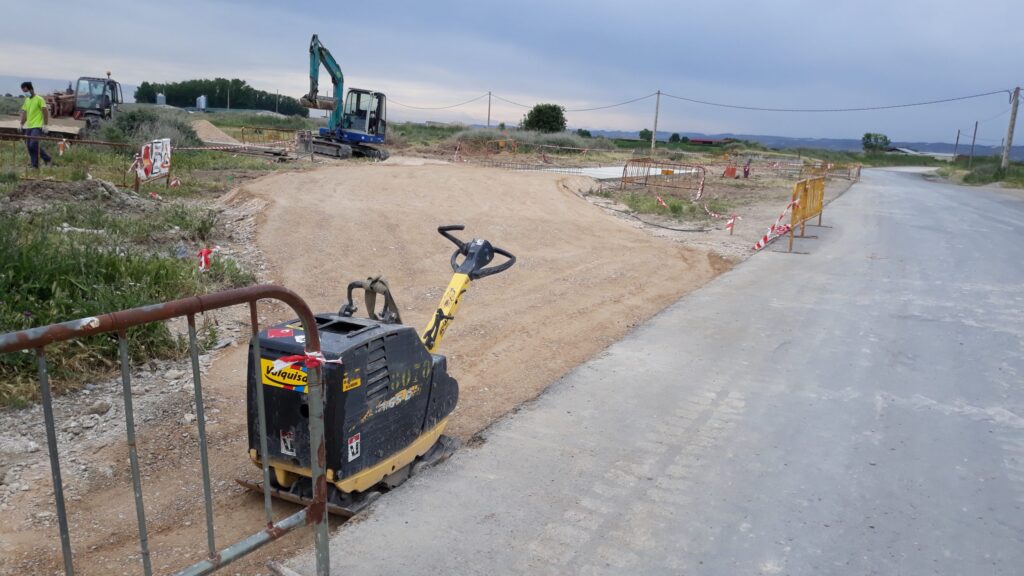

Antes de proceder a la instalación de la báscula, es necesario realizar una serie de trabajos previos de desbroce para acondicionar el lugar donde se va a proceder con las obras.

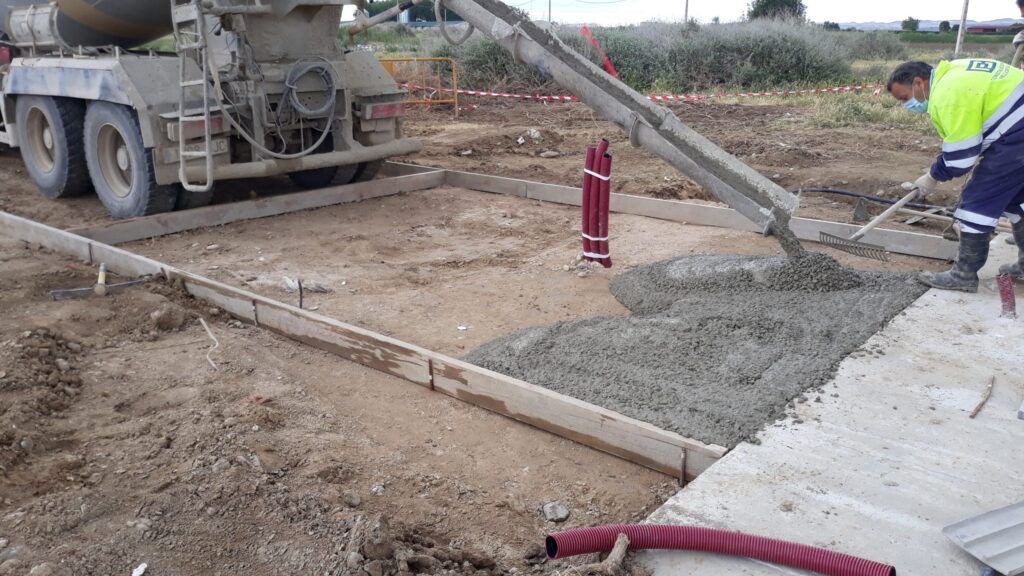

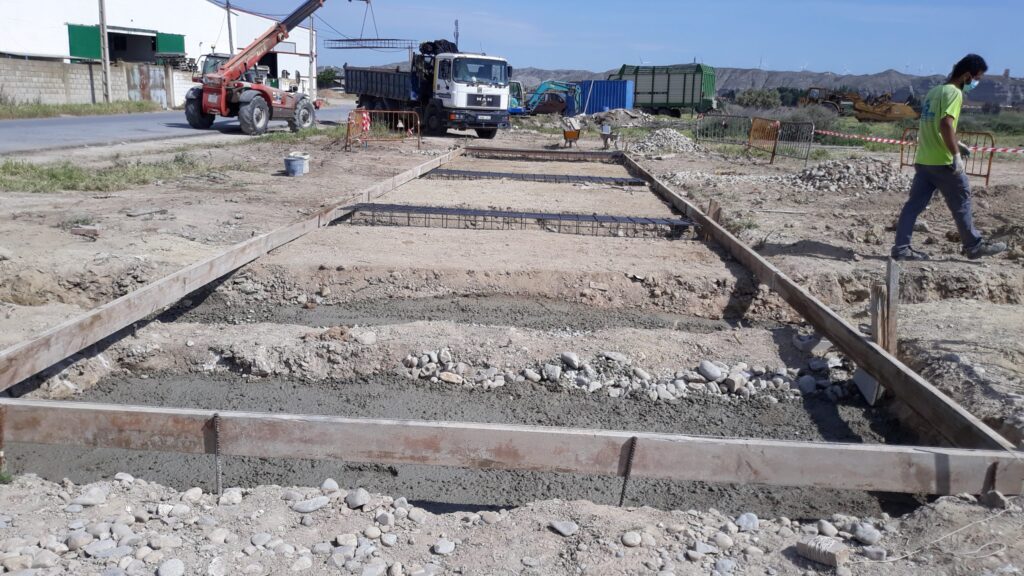

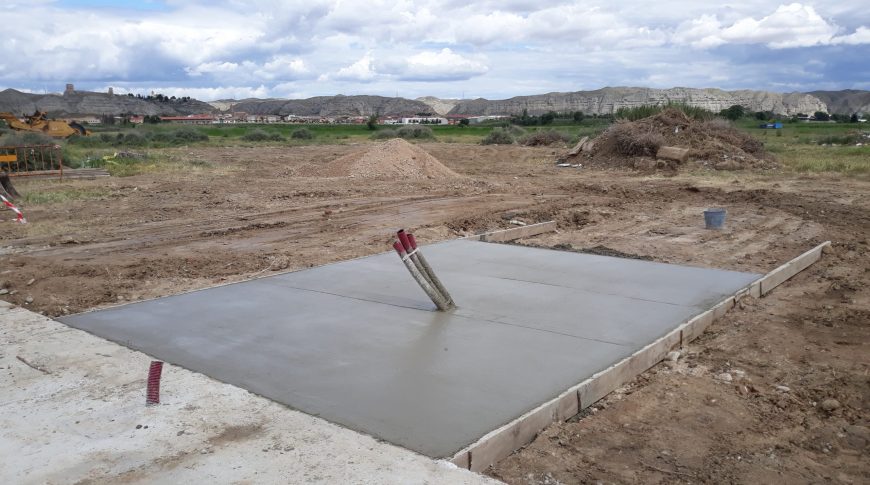

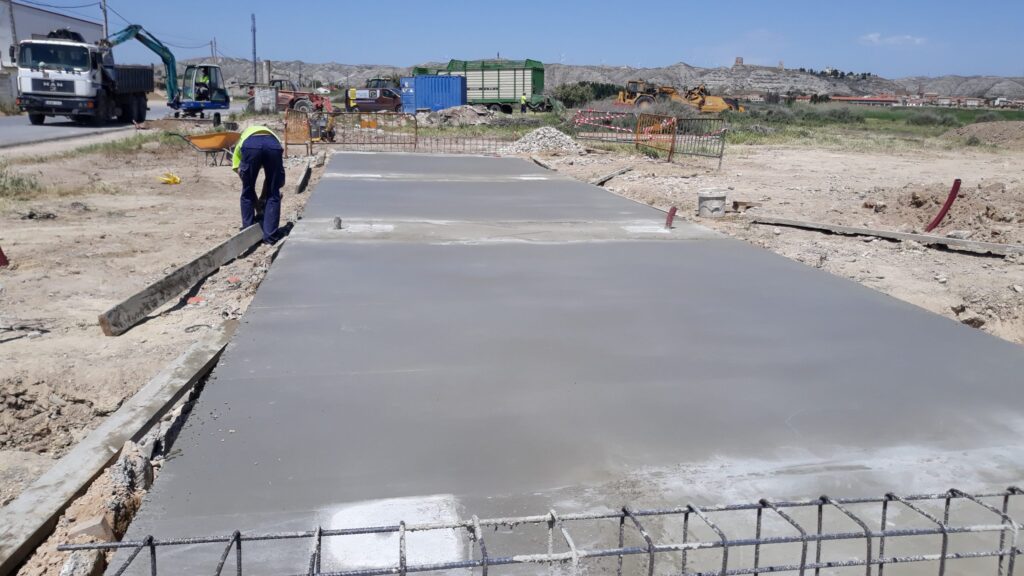

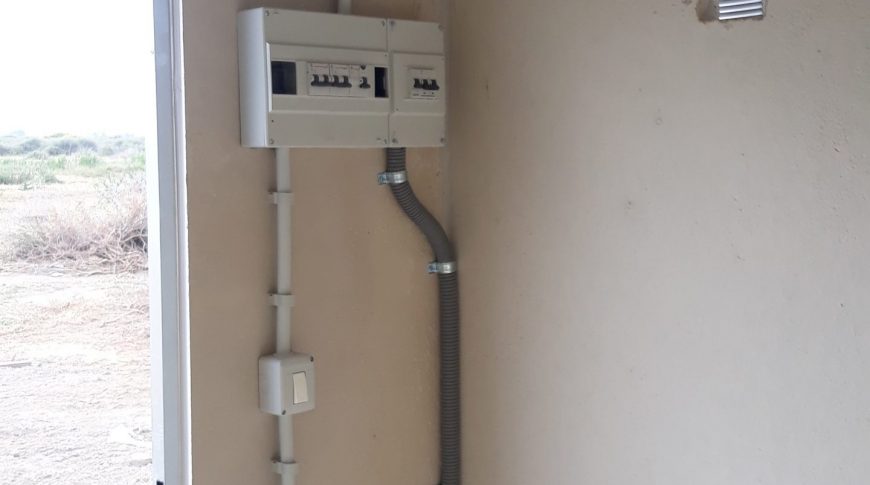

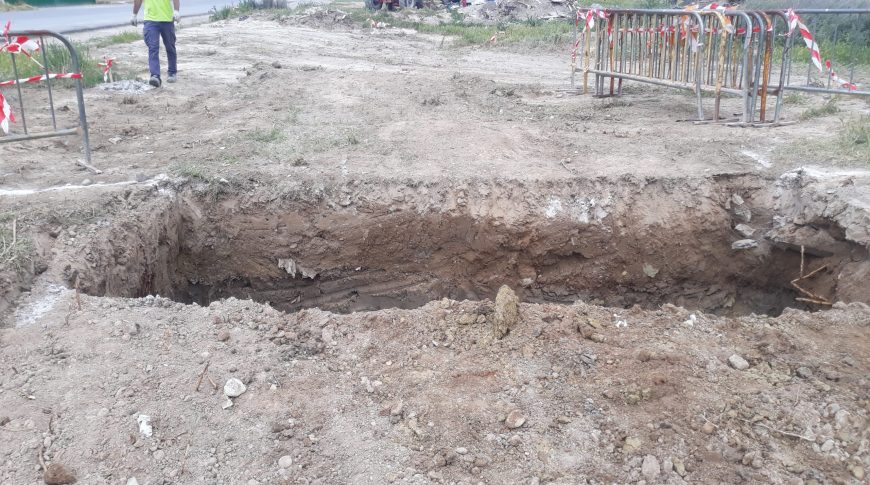

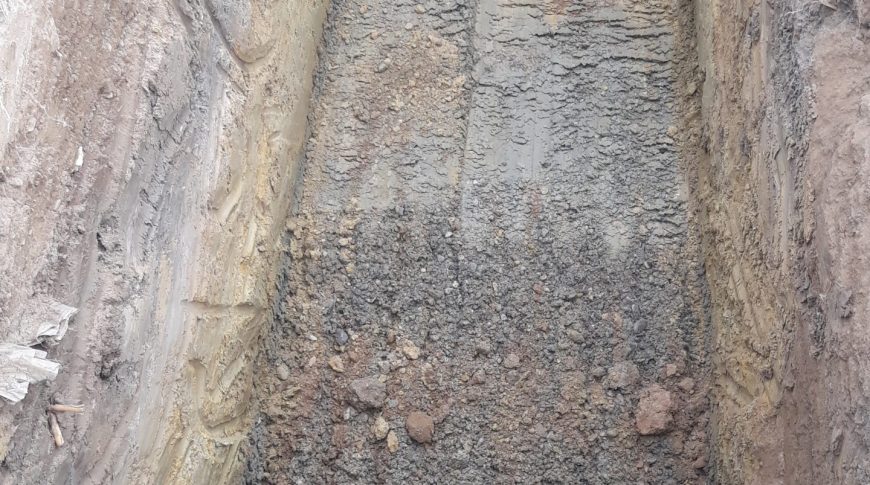

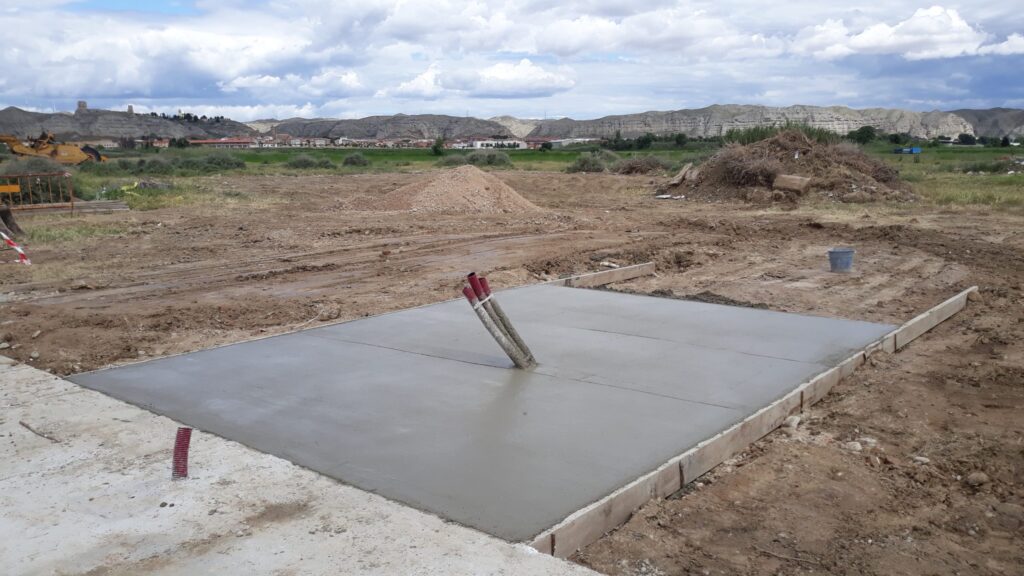

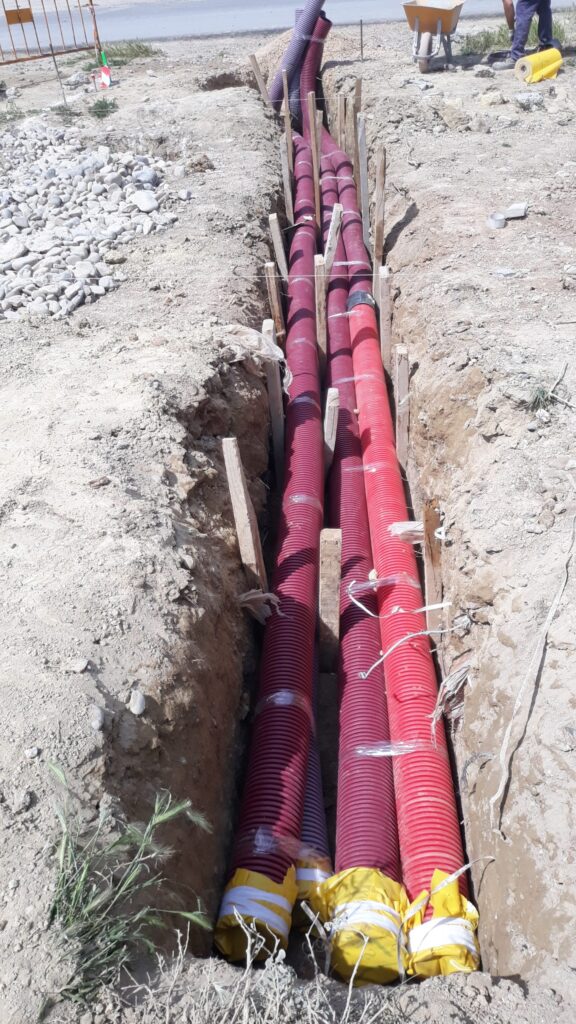

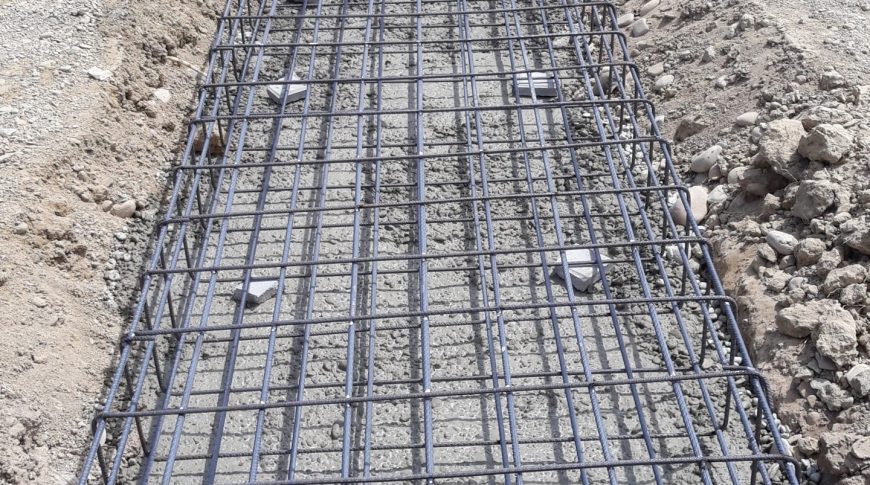

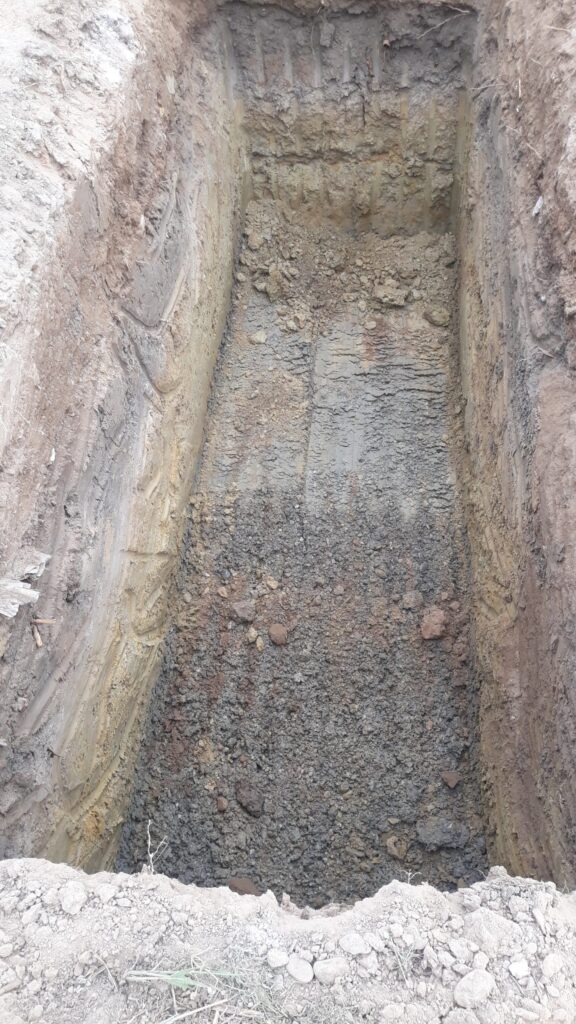

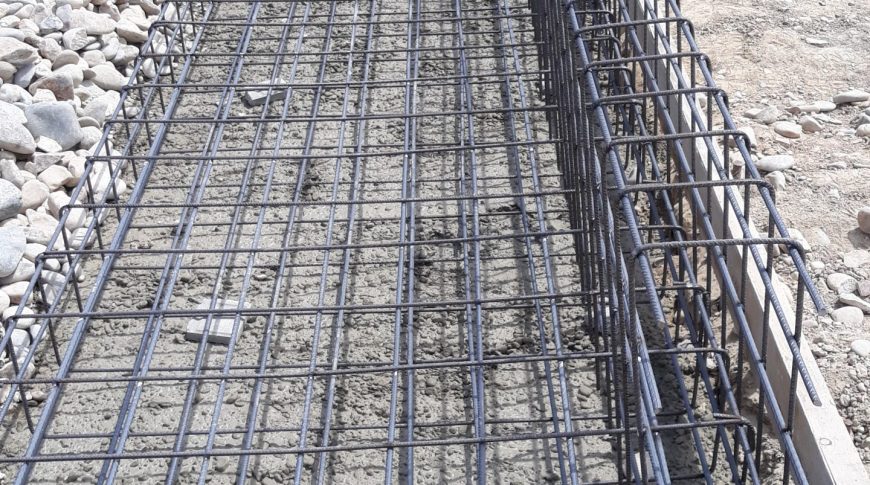

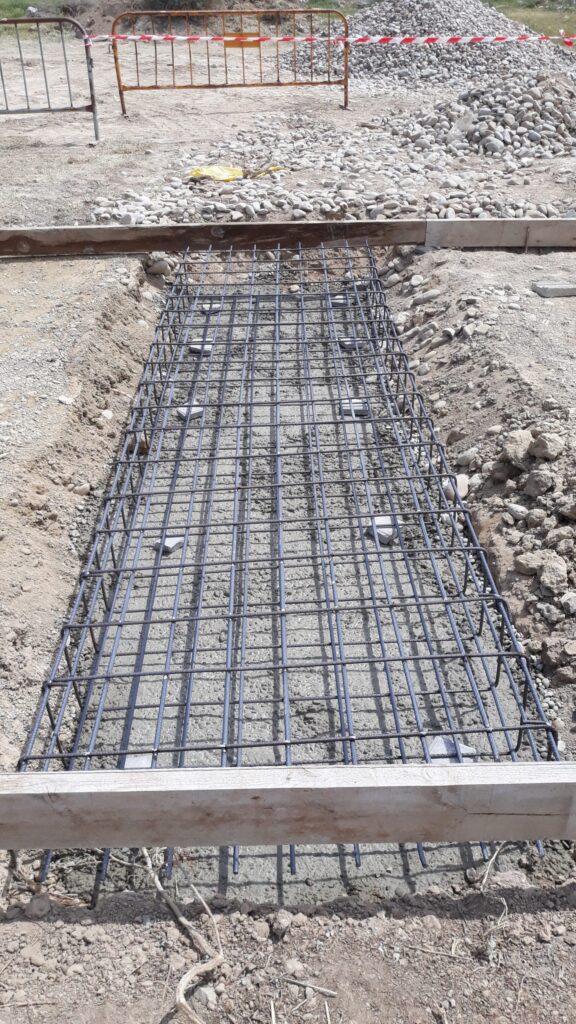

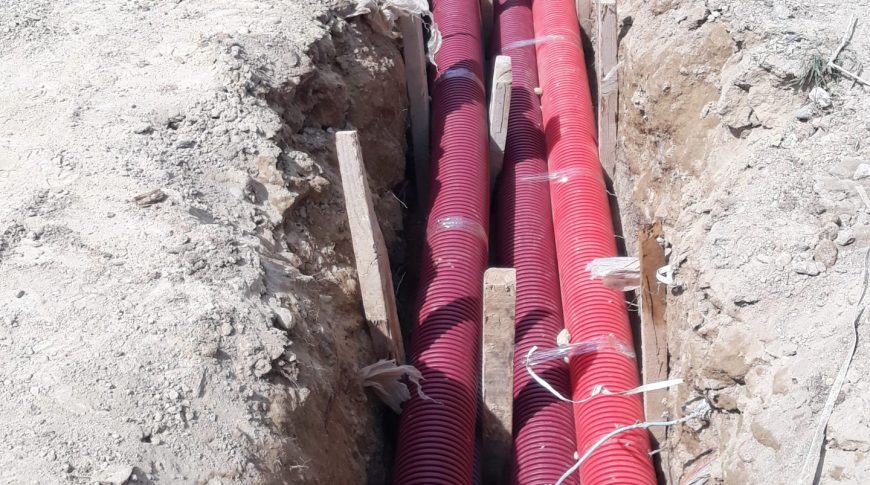

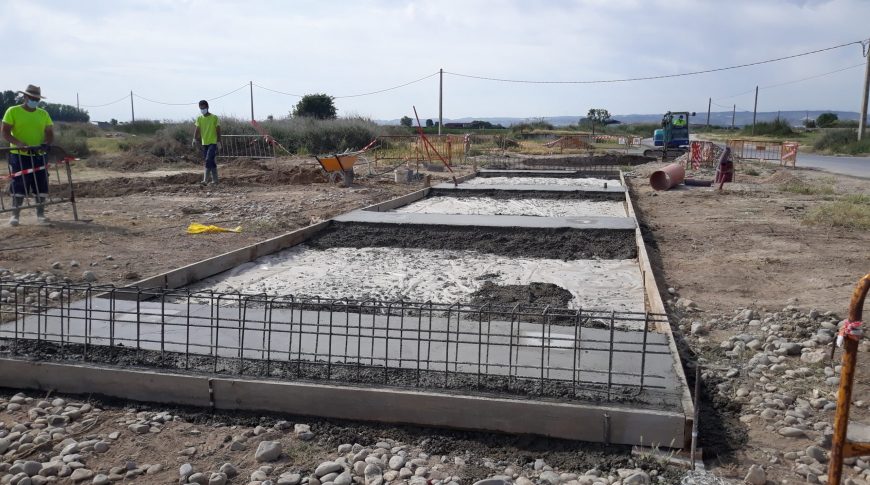

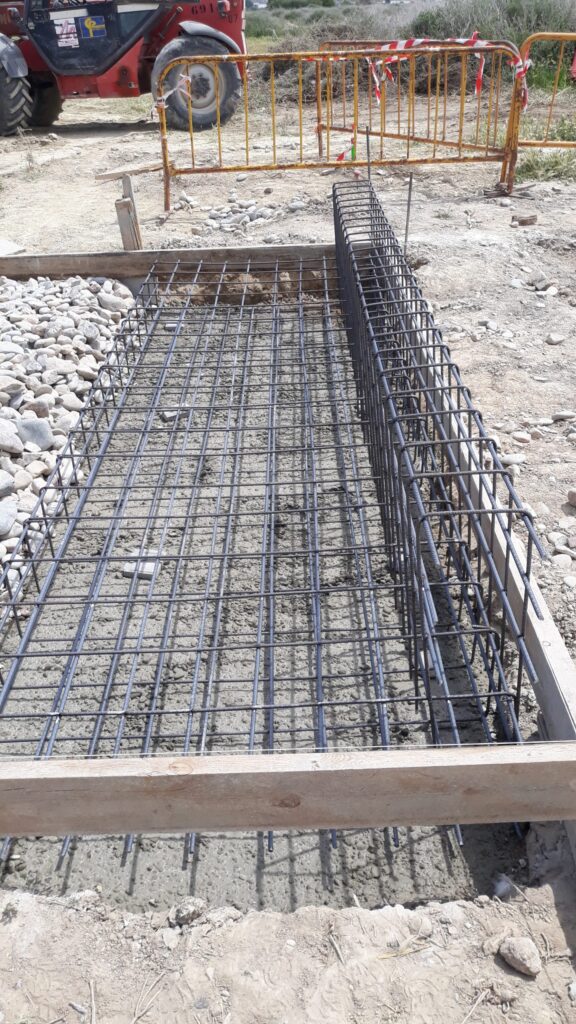

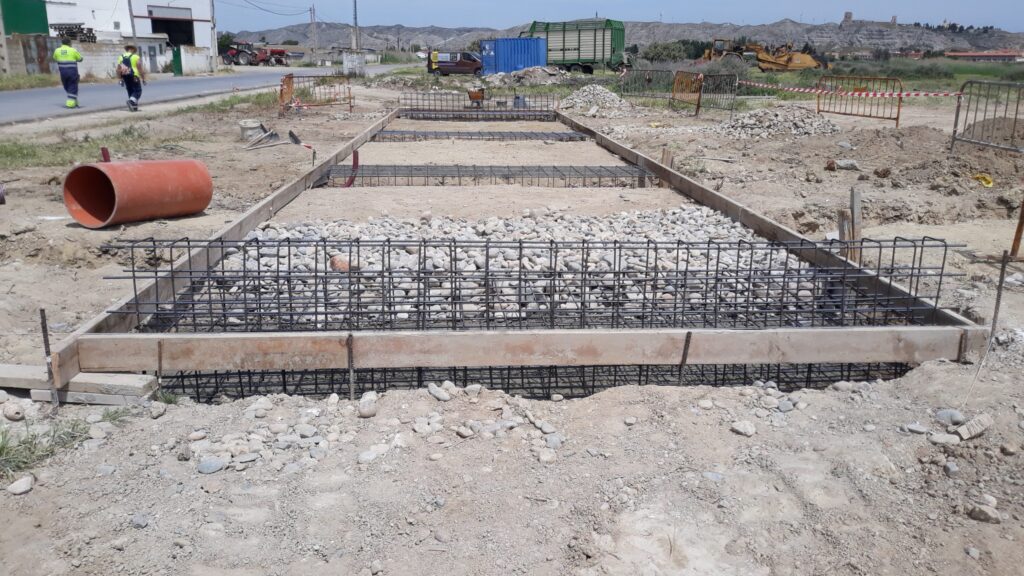

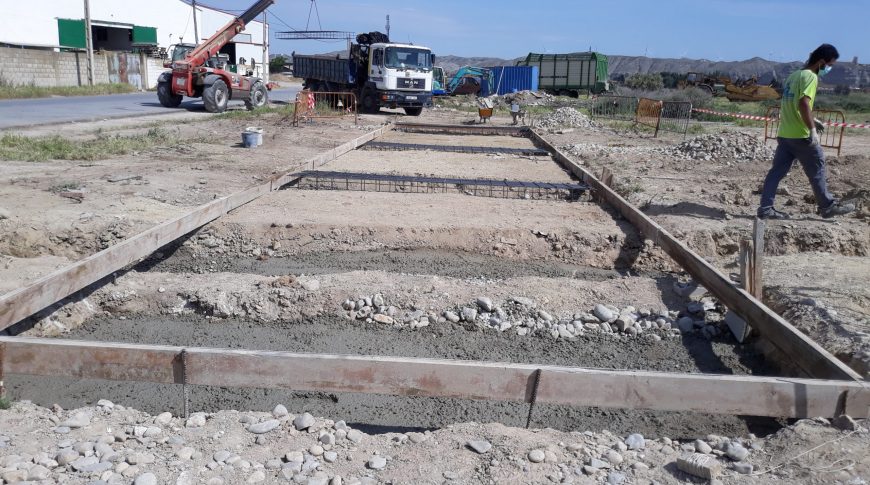

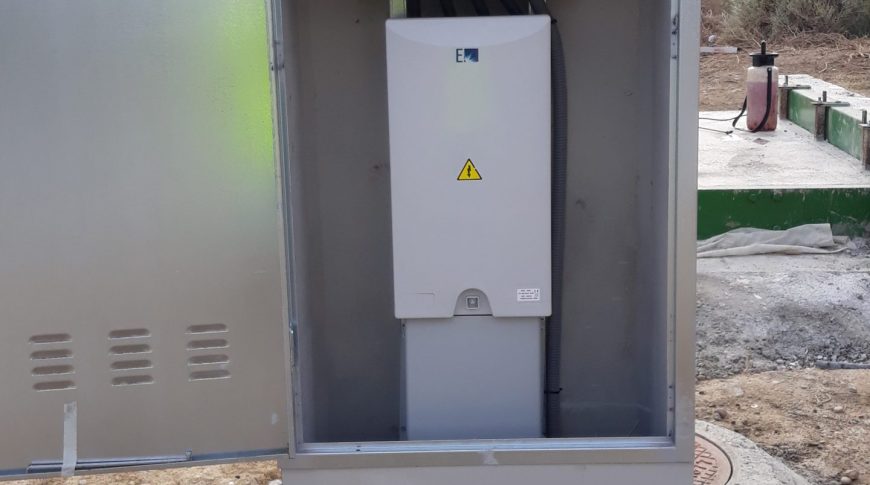

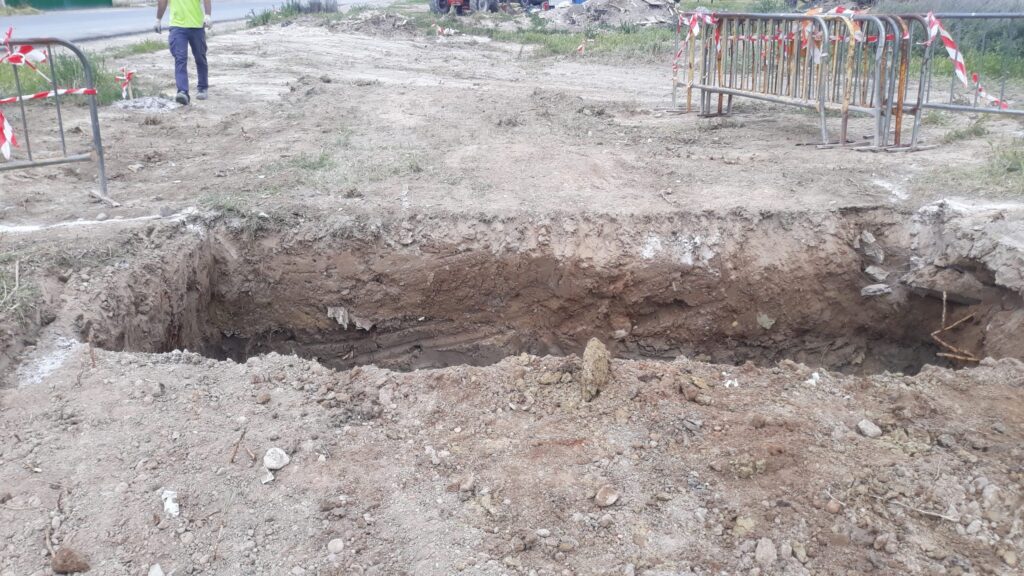

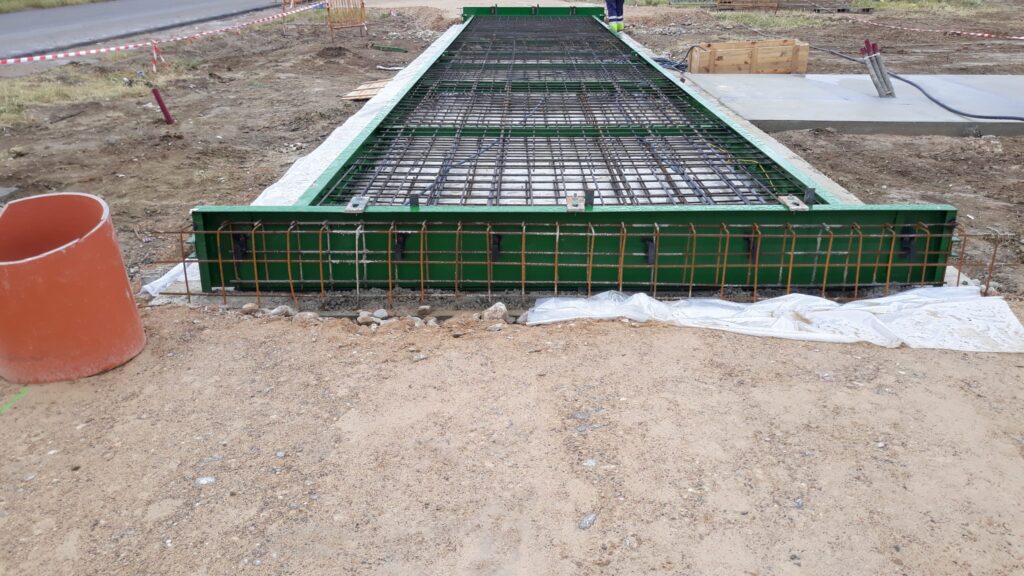

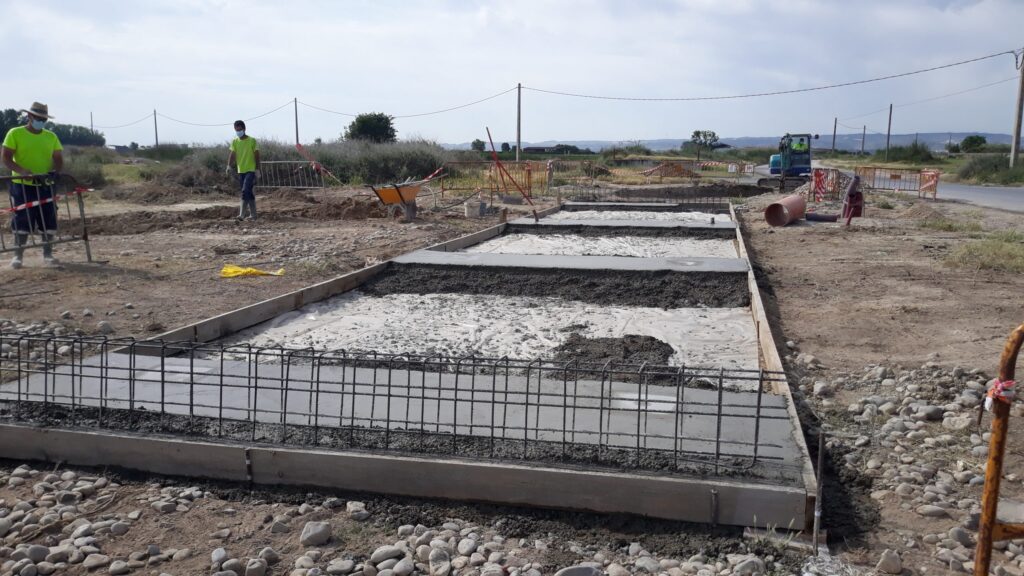

Tras estos trabajos previos se procederá a realizar la cimentación de la báscula. Para ello se realizará un cajón. Una vez limpio y compactado, se dispone una base de hormigón de limpieza de 10 cm de espesor y después se realizan las zapatas según detalles en planos, con las esperas necesarias para la colocación de las placas de anclaje para la báscula. Asimismo se dispondrán zanjas y arquetas para el suministro eléctrico y la comunicación de esta báscula con la de la entrada.

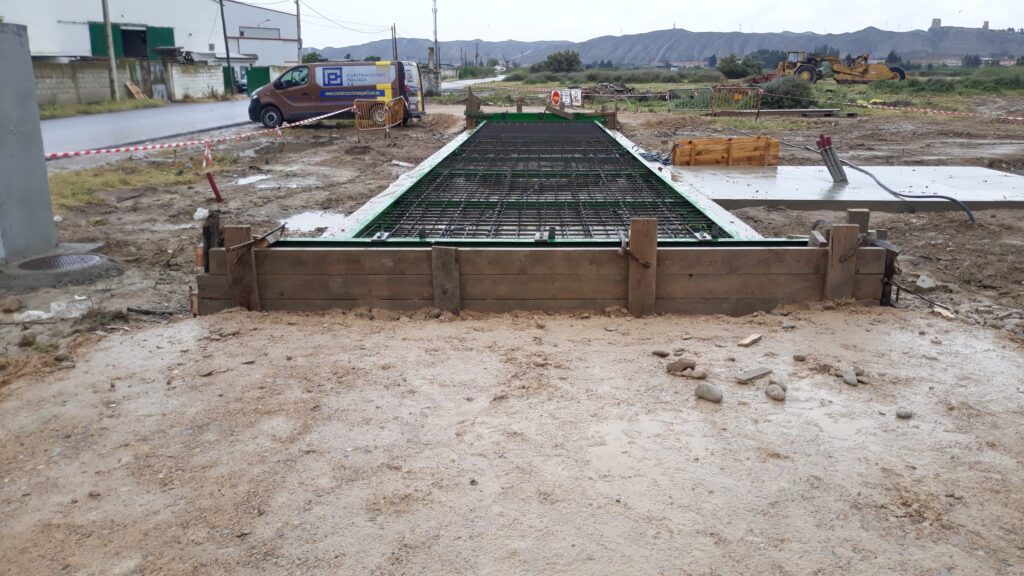

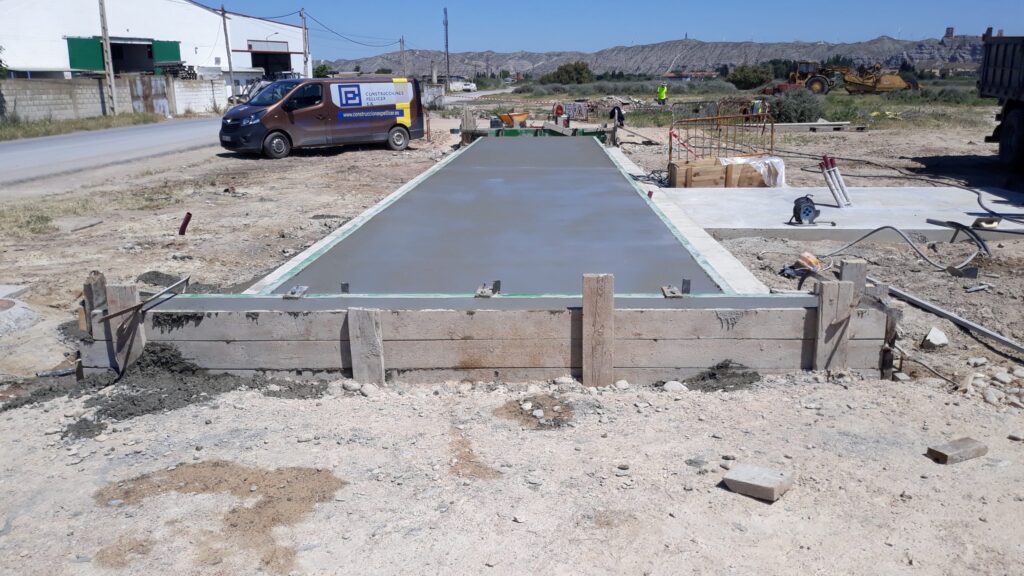

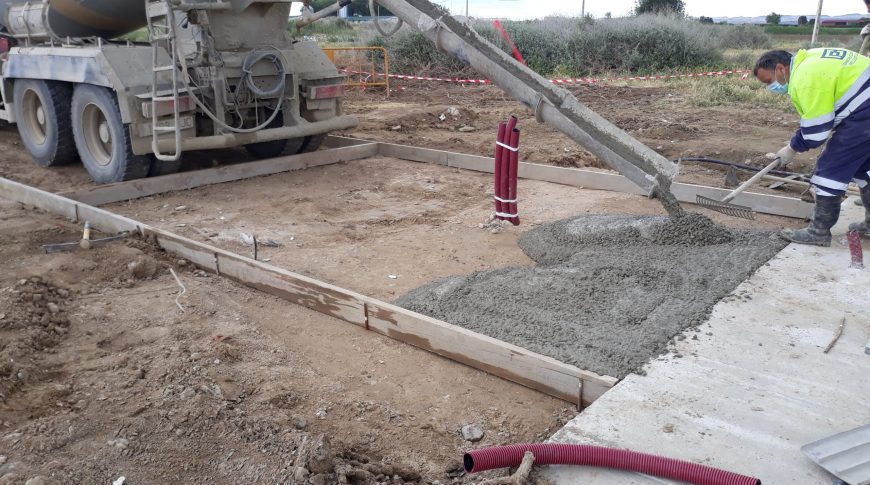

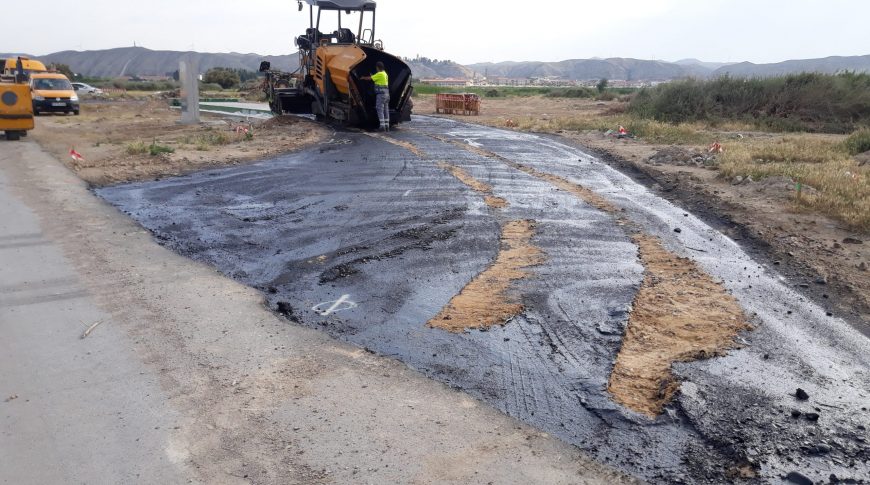

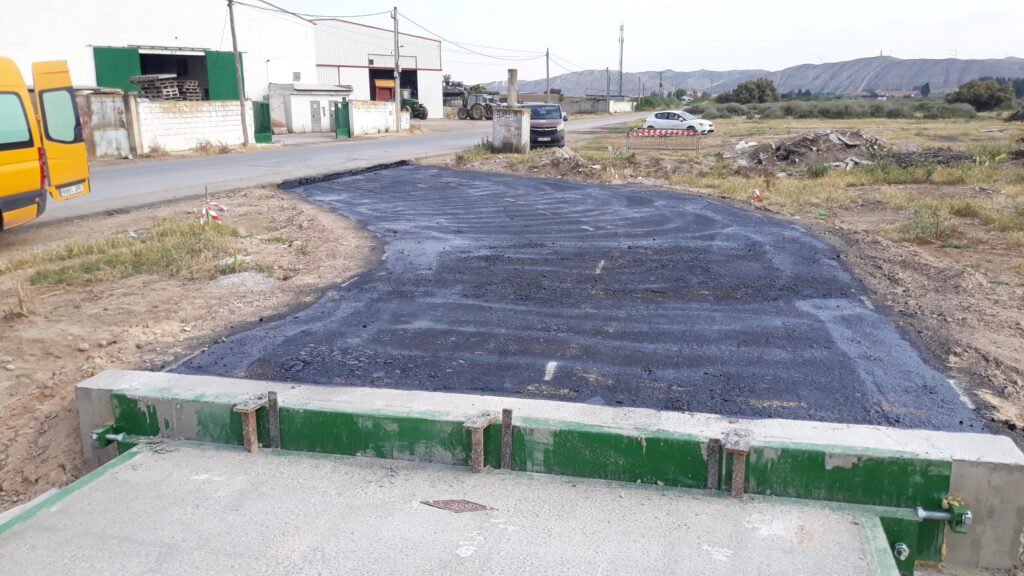

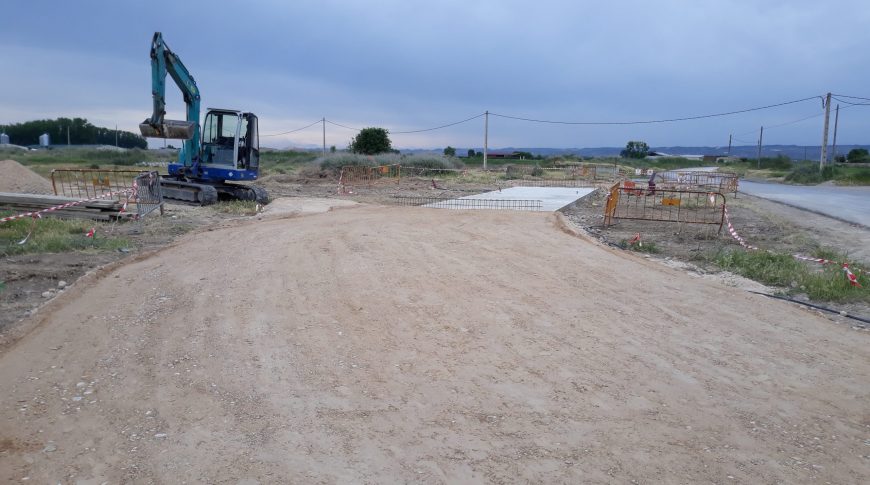

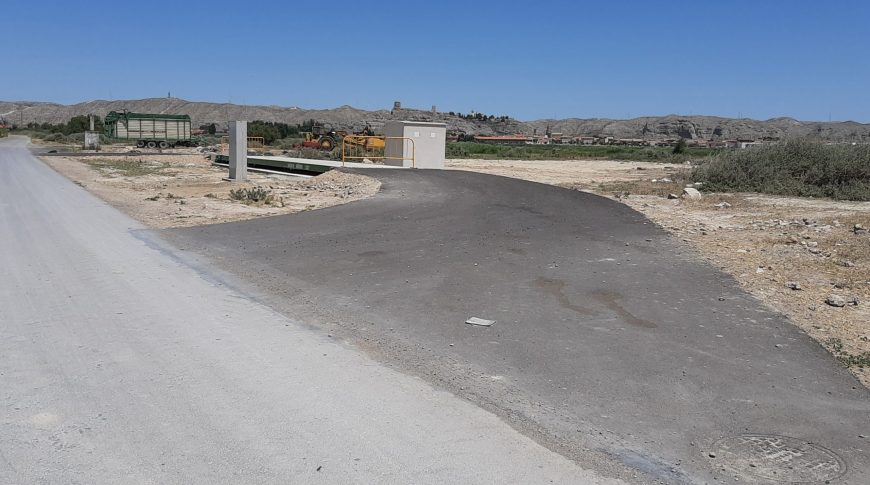

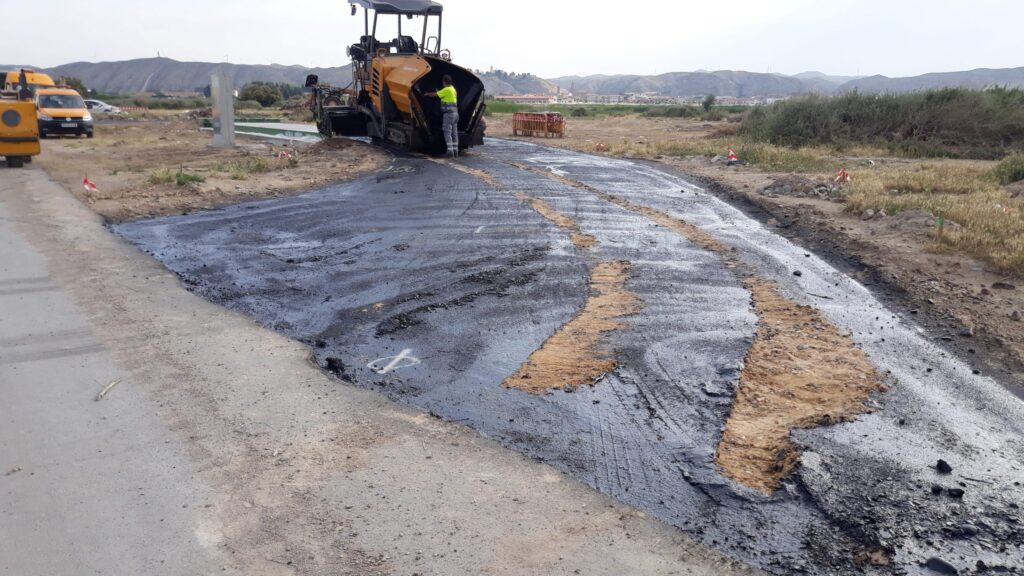

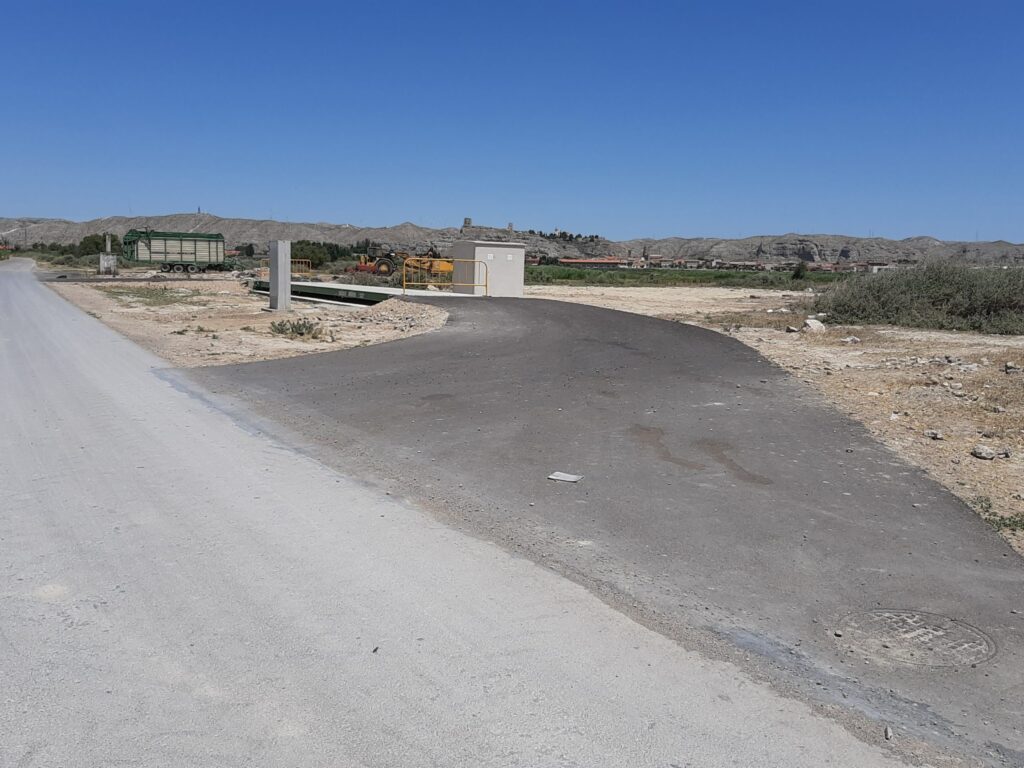

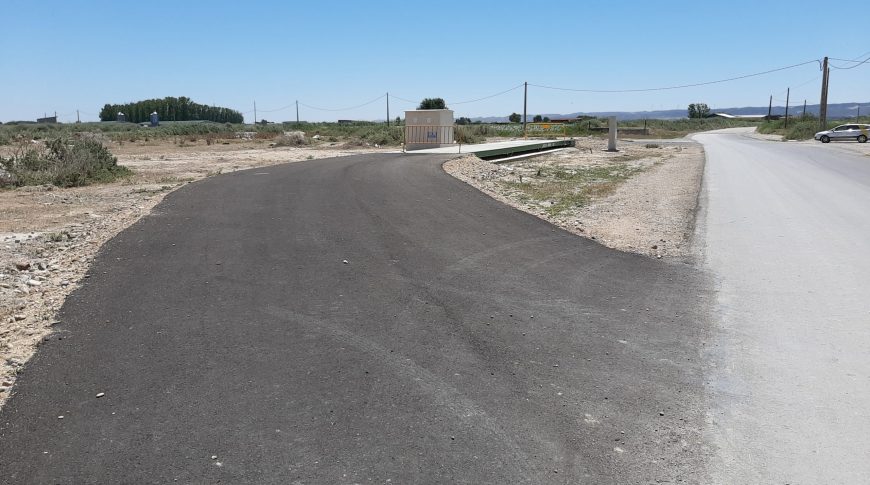

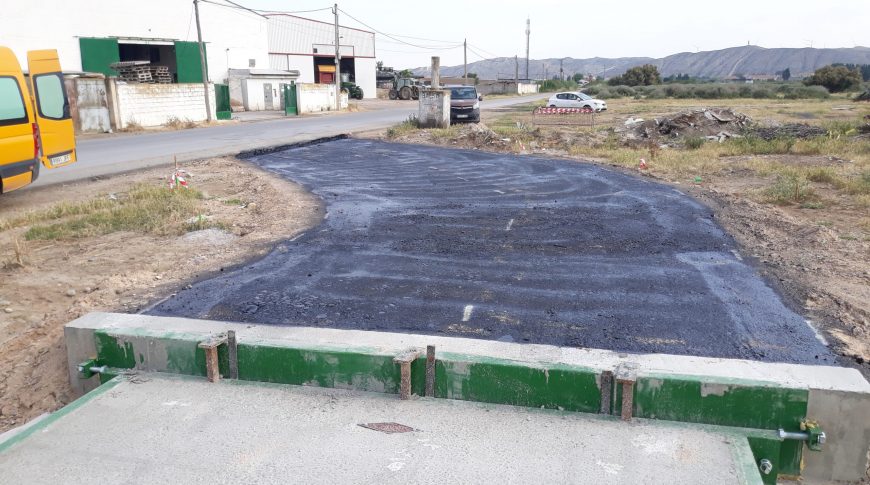

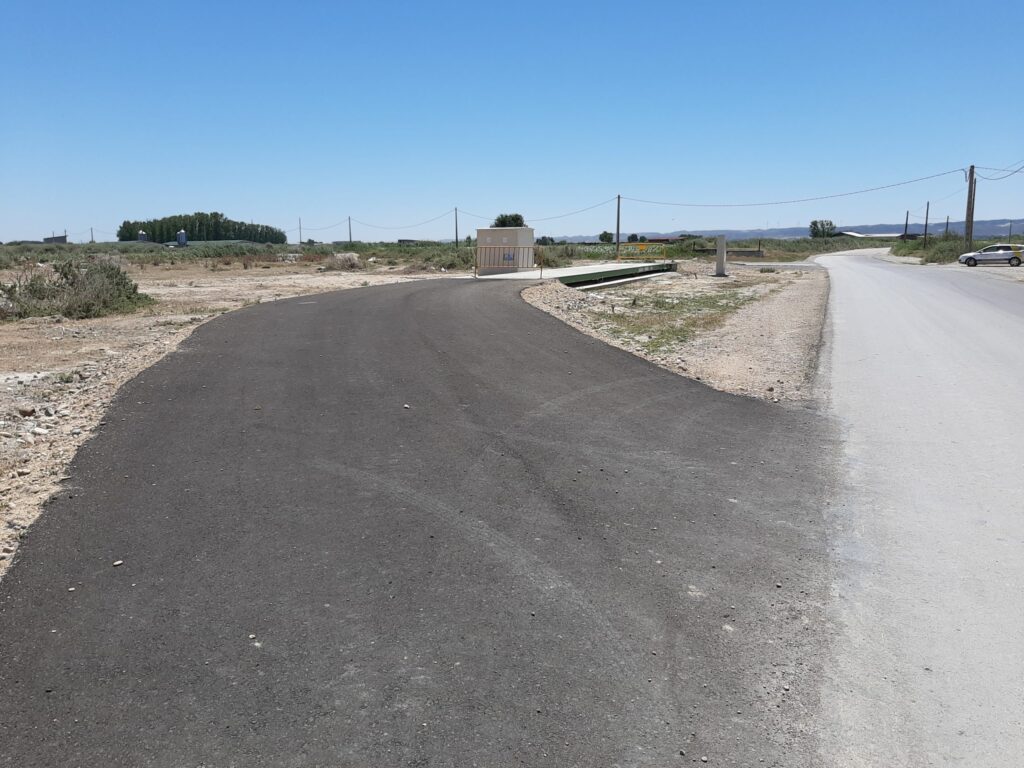

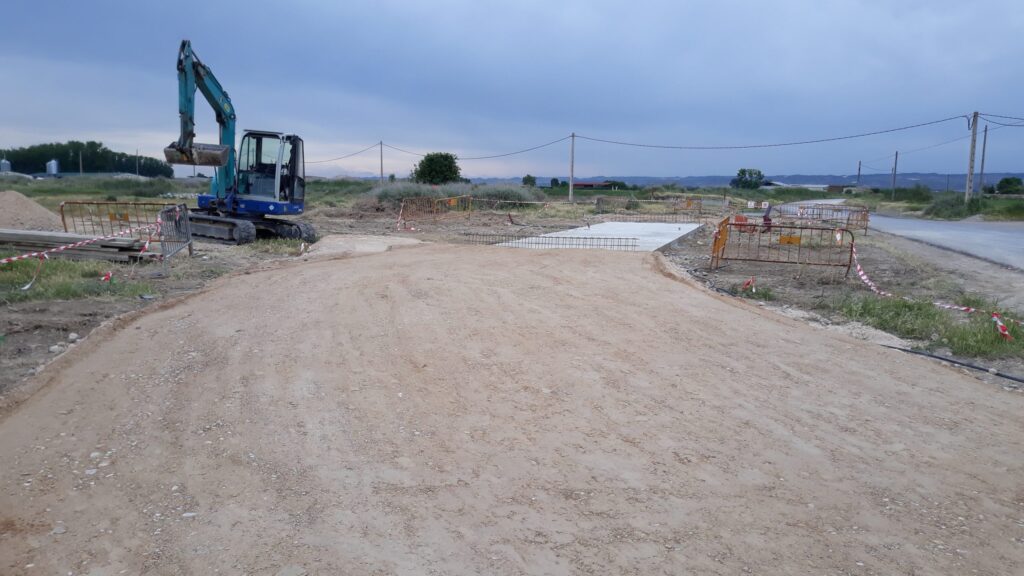

Hay que realizar las rampas de entrada y salida a la báscula al igual que los bordillos. Las rampas irán armadas con malla electrosoldada 12x12x15 a dos caras.

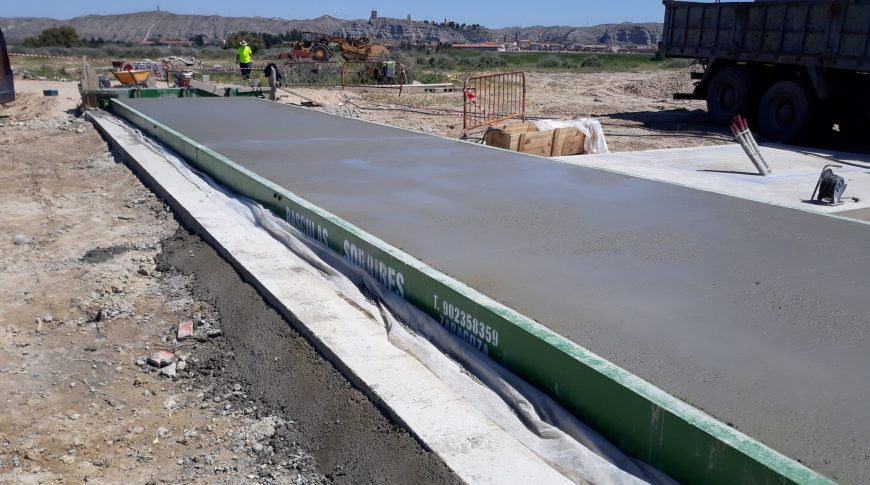

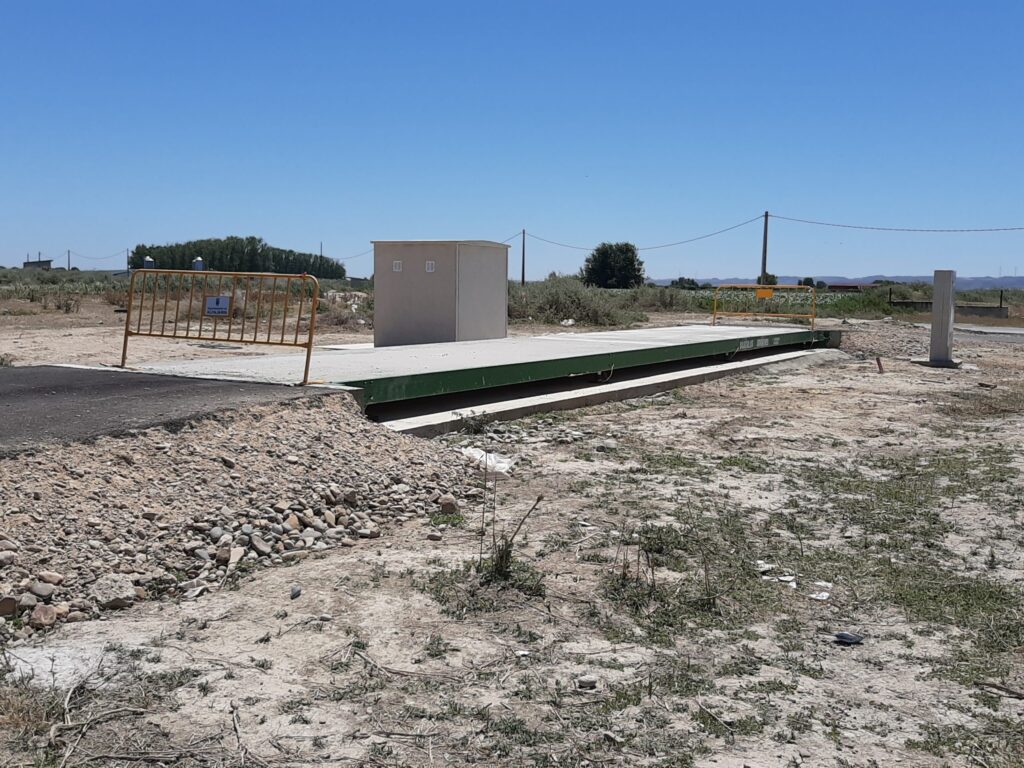

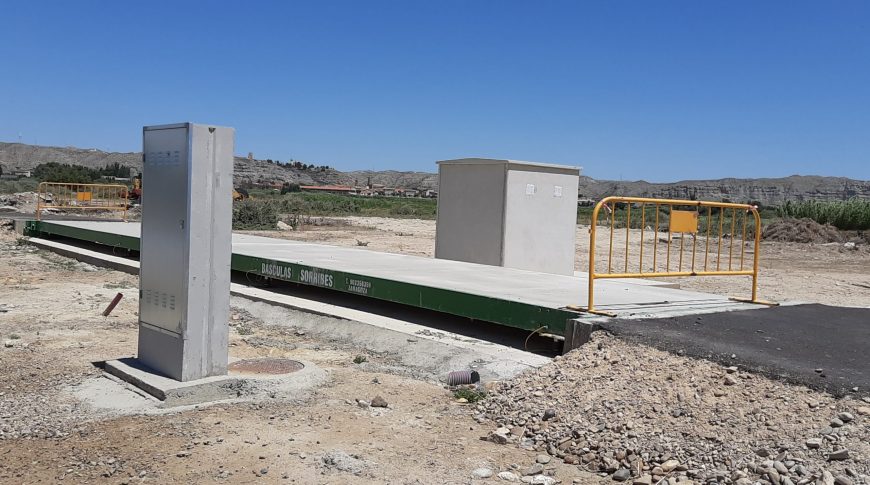

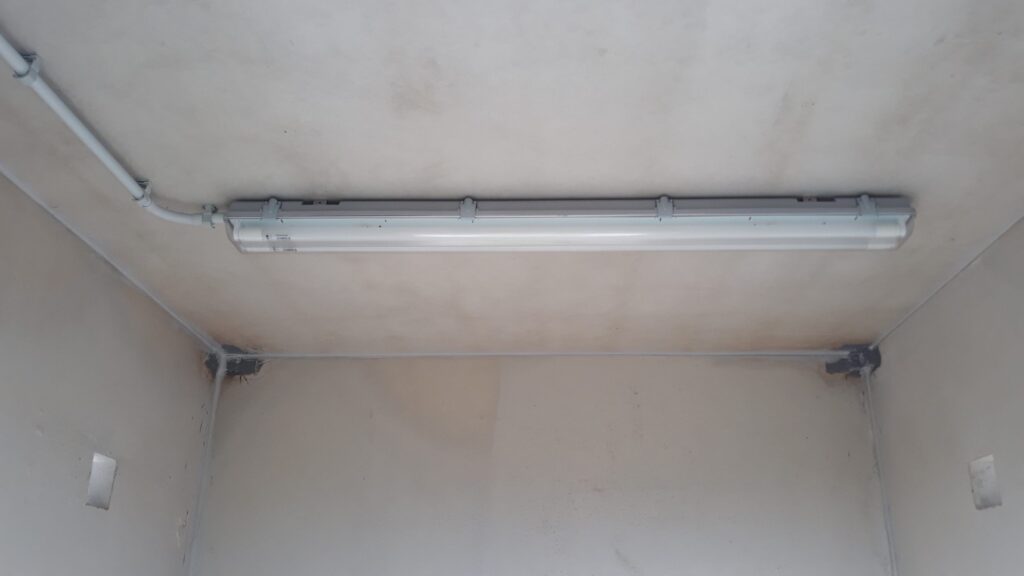

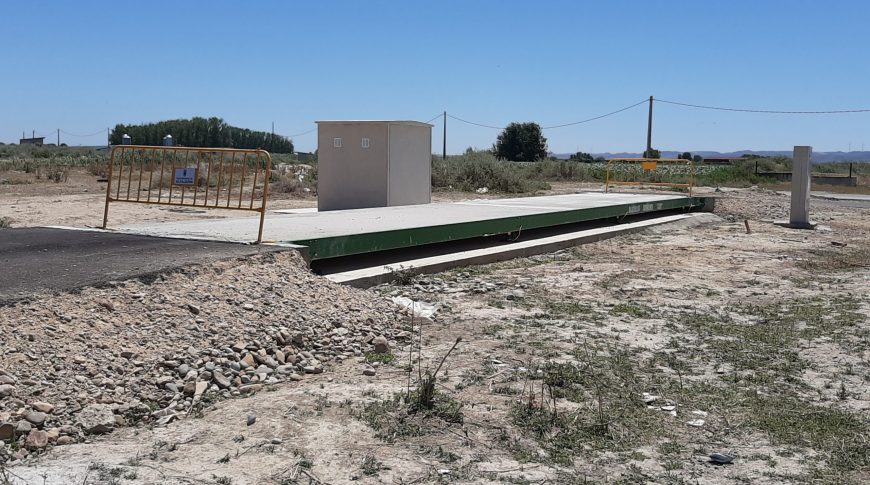

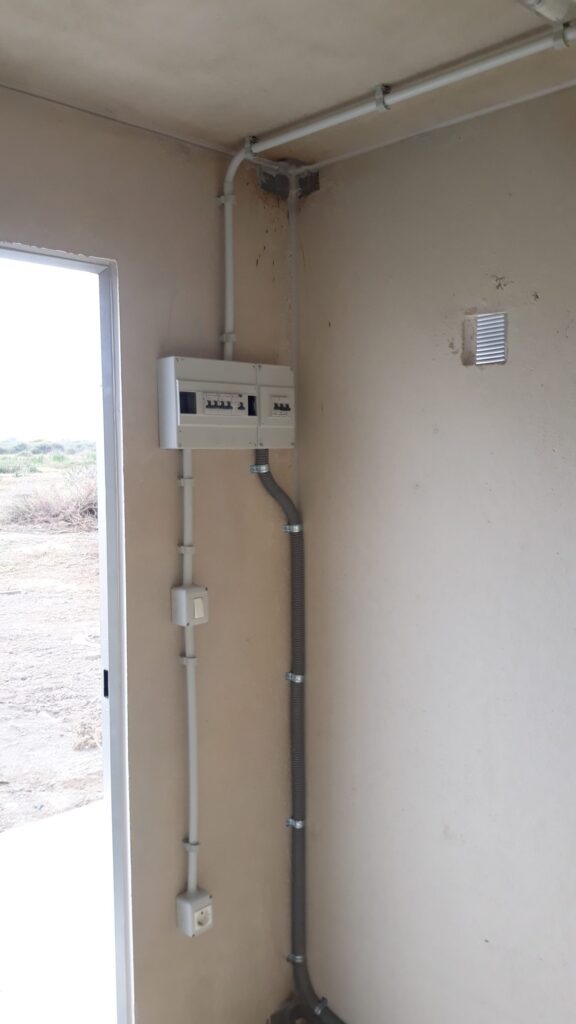

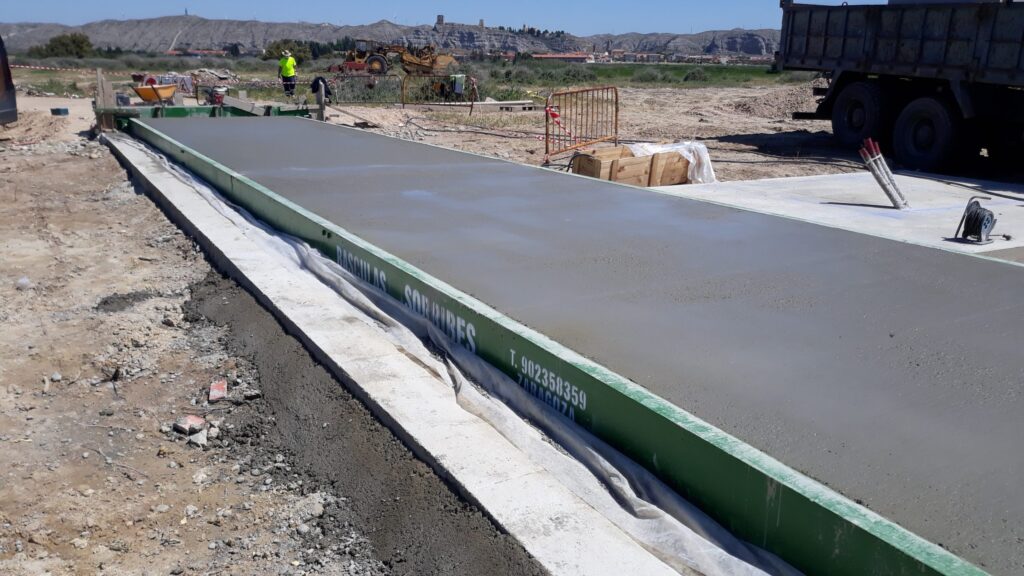

Finalmente los trabajos terminarán con la instalación de la báscula, con las siguientes características: Báscula puente onmidireccional, instalación sobresuelo de dimensiones 18x3m, con 8 células de carga ,acabado cepillado mecánico con imprimación y esmalte epoxy. Cada punto de apoyo está dotado de soporte autocentrante y cédula de carga. La señal eléctrica prodecendete de cada cedula Un circuito electrónico de elevada precisión compensa la diferencia de peso de cada báscula mediante potenciómetros multivuelta de precisión. El equipo visualizador irá instalado en sobremesa en el interior de una caseta auxiliar que la proteja de las inclemencias de tiempo. Con conexión eléctrica de 12V.
